Hi

[roger]

Ich weiß nicht von wem sie sind, aber bei helmut (rei) sind sie auch auf der Homepage, vielleicht weiß er ja.

http://www.rei97.de/bilder/schaltplan/sp3.jpg

[rei97]

Also
Ichabeesvergessen
Habe sie jedenfalls auf Wunsch eines Forumisti gehostet.
Der Andreas bot an die auf das Bucheliprojekt zu tun.
Ich bin halt der Meinung der Autor sollte vorher JA sagen.
Autorenrechte...
Regards
Rei97
_________________
skype: hrei97
Zylinderangebot:

[Gonzo]

Die sind soweit ich weiß,
von Mac 73de aus der großen Kneipe.

Gonzo

[Wolfgang]

Mac_73de, Torsten3 oder LaueSR aus der anderen Kneipe vielleicht?

[Gonzo]

Mac 73 de!

Zitat :

Selbstzitat die 528. : .

"Ich hatte mir mal den Schaltplan vereinfacht, um die Fehlersuche zu vereinfachen.. Hilft auch beim Neuverdrahten...

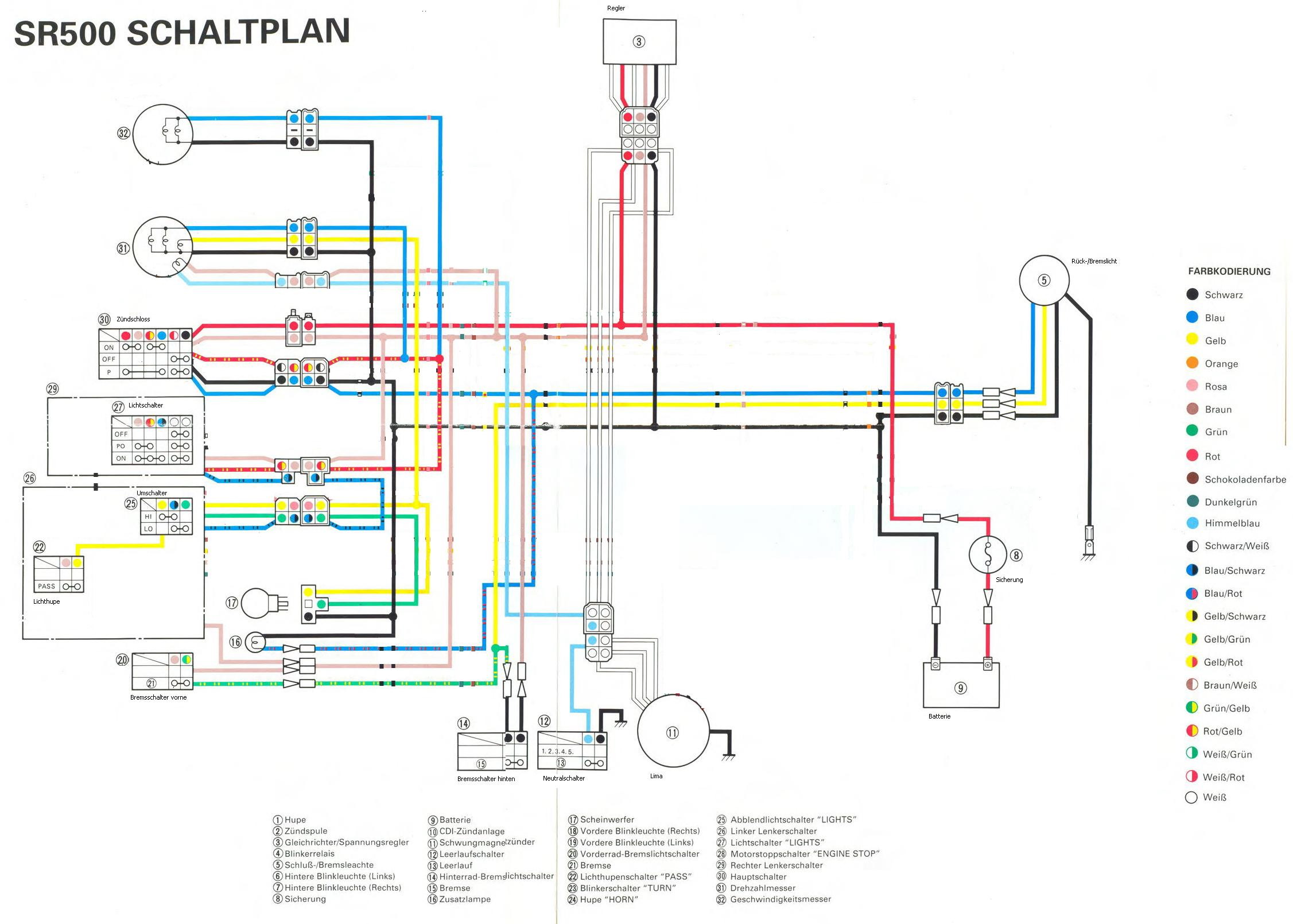

Plan 1 --> Beleuchtung

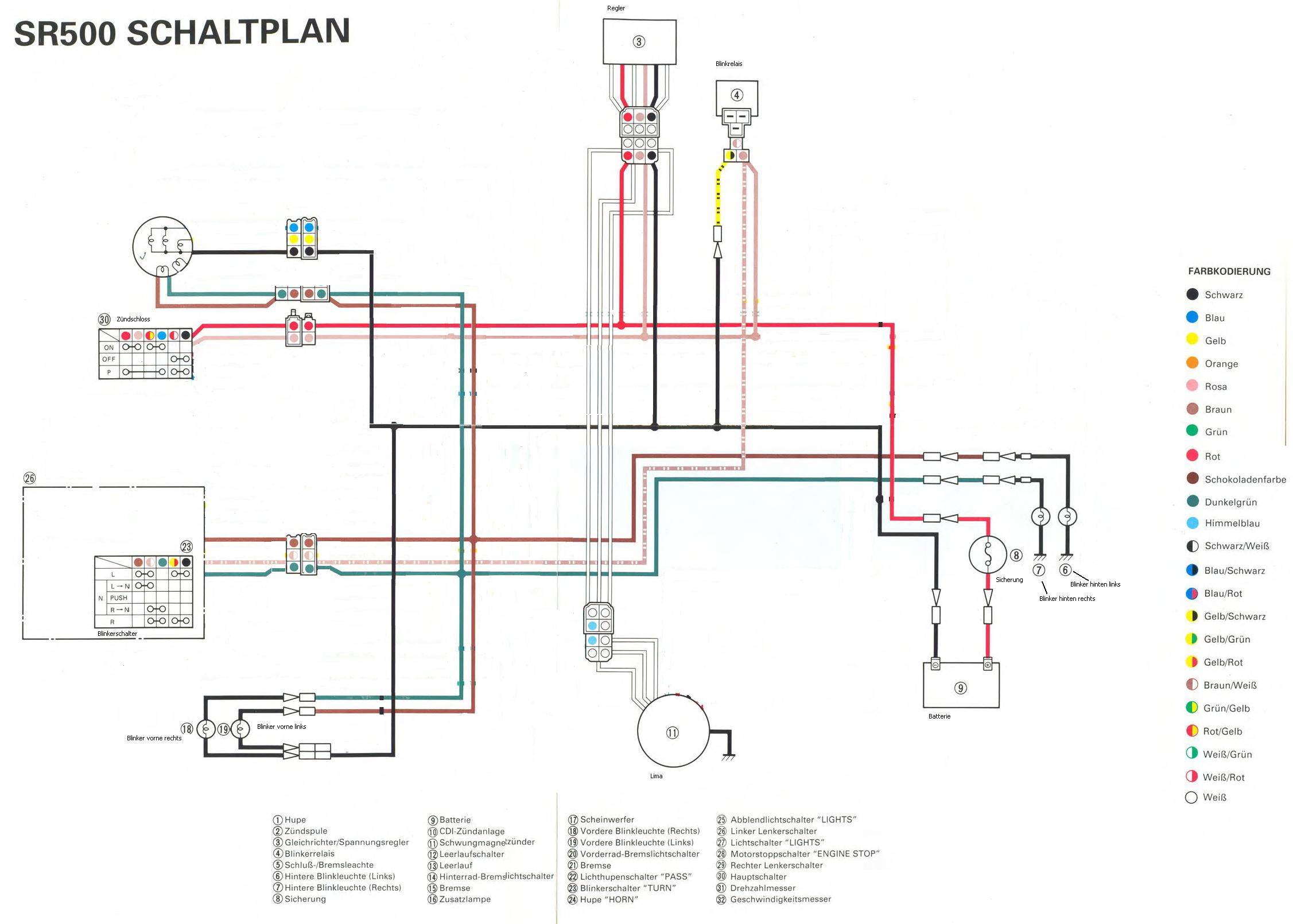

Plan 2 --> Blinkerkreis

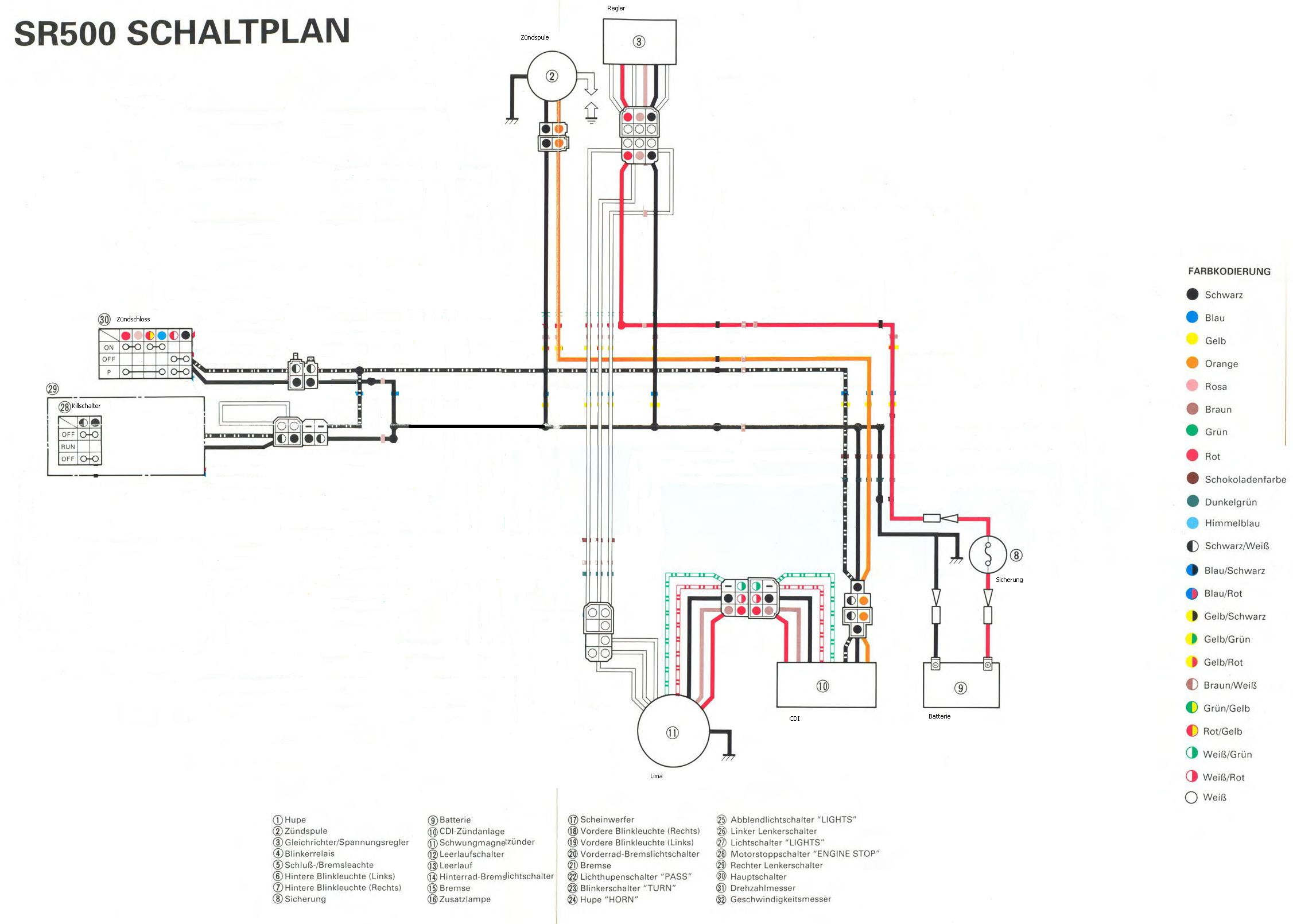

Plan 3 --> Zündkreis
Vielleicht hilft es Dir ja auch:
http://www.rei97.de/bilder/schaltplan/sp1.jpg
http://www.rei97.de/bilder/schaltplan/sp2.jpg
http://www.rei97.de/bilder/schaltplan/sp3.jpg

ACHTUNG! einige Leitungen sind gegenüber dem Gesamtplan doppelt, oder dienen nur der Veranschaulichung!! "

An dem Fliegendreck in Schaltplan1 (Bauteil 32) hingen die erwähnten Drähte und wurden wegrationalisiert.. .

__________________
Gruss,
Mika

---------------------------------------------------------------------------
---------



Zitat Ende

Gonzo

[motorang]

Danke Gonzo
_________________
Lowery´s Law: If it jams - force it. If it breaks, it needed replacing anyway.
*
[Bucheli-Projekt, Forums-Einsteigerwissen, Sölkpasstreffen][AIA]

[Gonzo]

[Tidirium]

Anschließ:



Gruß
Heiko

[motorang]

Nicht nötig
ich machs ja gern
aber danke

Ist eingebaut ... wenn wer die Links nicht sieht: F5 drücken.
http://motorang.com/bucheli-projekt/elektrik_allgemein.htm

Gryße!
Andreas, der motorang
